3D-сканування
Оцифрування об'єктів у високоточні цифрові 3D-моделі для промислових застосувань
Приклади сканування
Візуалізація процесу 3D-сканування та результати роботи

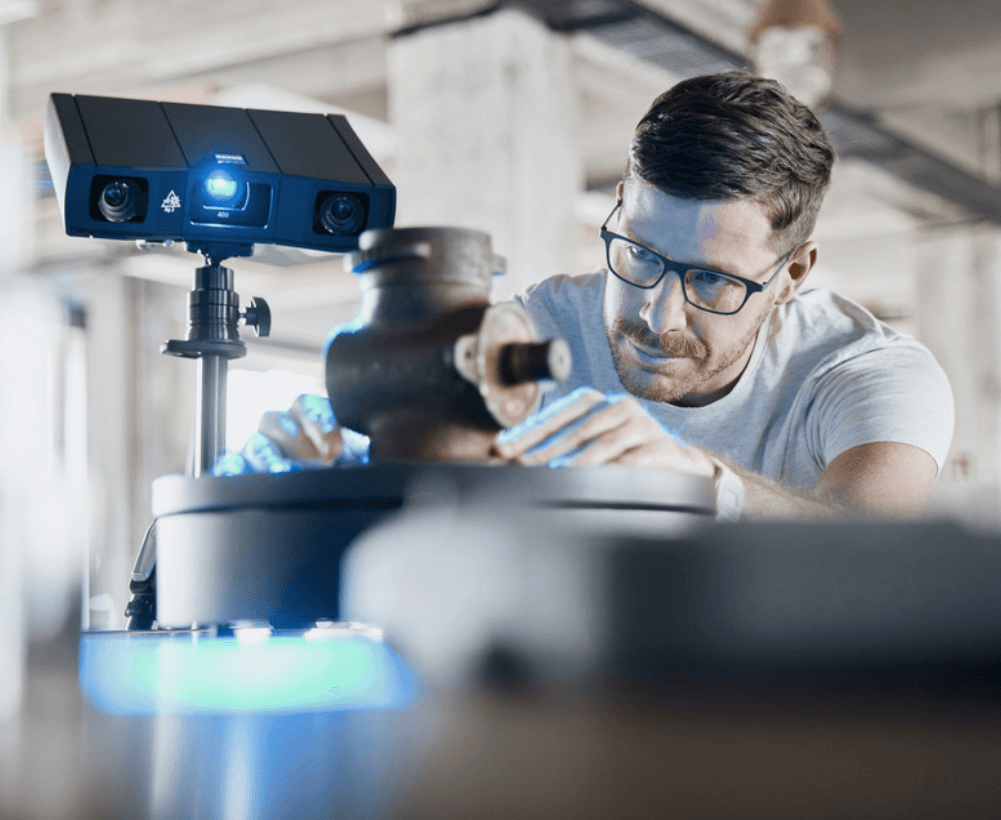

Структурований світловий сканер
Професійне обладнання Zeiss GOM Scan 1 для високоточного сканування складних поверхонь

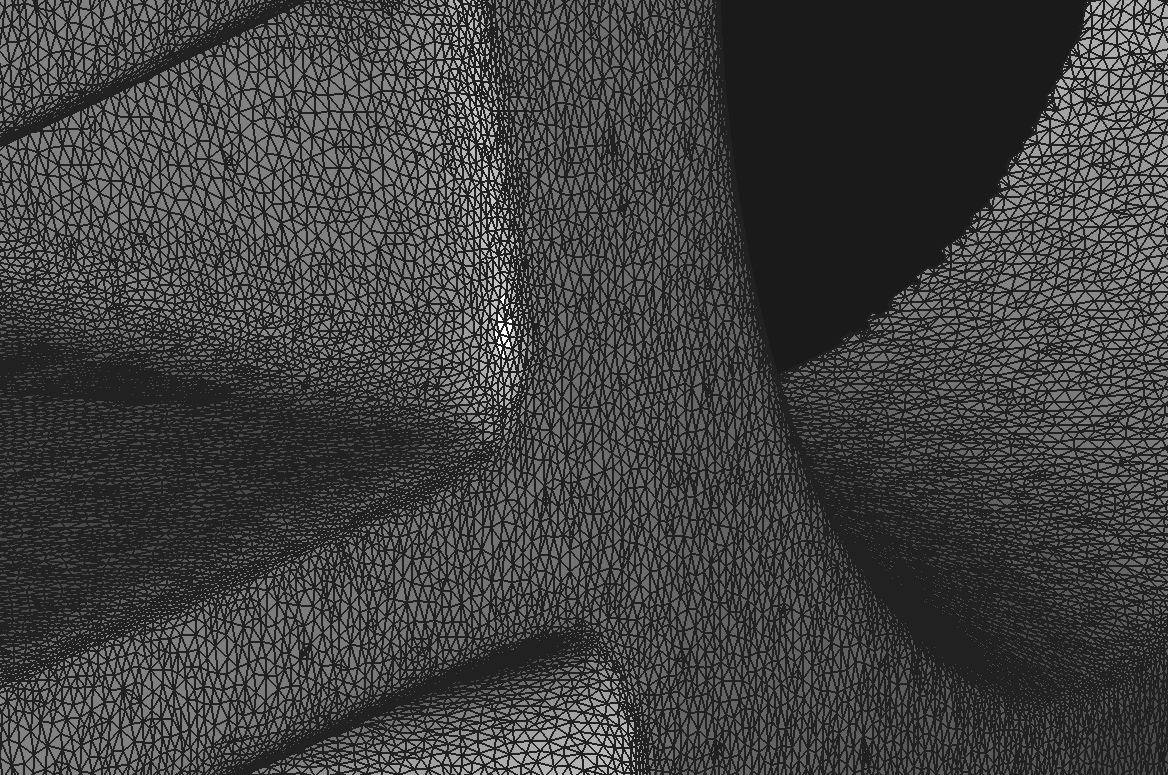

Цифрова модель
Каркасна полігональна модель, створена на основі хмари точок з високою точністю
Що таке 3D-сканування?
3D сканування — це процес, що дозволяє перетворювати реальні об'єкти у точні цифрові 3D-моделі. За допомогою 3D-сканера з поверхні предмета зчитуються мільйони точок, які формують детальну хмару точок. На основі цих даних створюється тривимірна сітка або поверхнева модель (полігональна), яку можна використовувати для подальшого аналізу, модифікацій (обмежено) чи виробництва.
Для сканування ми використовуємо лазерне сканування з фотограмметрією (3D сканер Zeiss T-SCAN Hawk 2), або оптичне структурне сканування (Zeiss GOM Scan 1) - відносно швидко, безконтактно та з високою точністю — до 0,02 мм. 3D сканування ідеально підходить для оцифрування складних форм, які важко або неможливо виміряти традиційними інструментами.
Точність сканування
Технології сканування
Безконтактний процес
Наше обладнання
Професійні 3D-сканери Zeiss для високоточного оцифрування
Zeiss GOM Scan 1
Оптичне структурне сканування
Високоточне оцифрування складних деталей та поверхонь за технологією оптичного структурного сканування з точністю мікронів
Zeiss T-SCAN Hawk 2
Лазерне сканування
Лазерне сканування для надвисокої швидкості та високоточної цифровізації промислових об'єктів
Процес роботи
Від оцифрування до готового звіту за чотири кроки
Оцифрування об'єкта
Деталь сканується з високою точністю та роздільною здатністю, вище за допуски до даної деталі. Результатом є полігональне тіло, що відображає форму поверхні з точністю до мікронів.
Вирівнювання (alignment)
Відсканована модель суміщується з еталонною CAD-моделлю за ключовими орієнтирами або геометричними базами.
Порівняння геометрії
Спеціалізоване програмне забезпечення Zeiss GOM Inspect аналізує відхилення між двома поверхнями. Результати відображаються у вигляді кольорової карти відхилень.
Формування звіту
Після аналізу система автоматично генерує звіт із візуалізацією, числовими параметрами, допусками та коментарями, що спрощує прийняття рішень у виробничому процесі.
Приклади застосувань
Реальні кейси використання 3D-сканування у промисловості

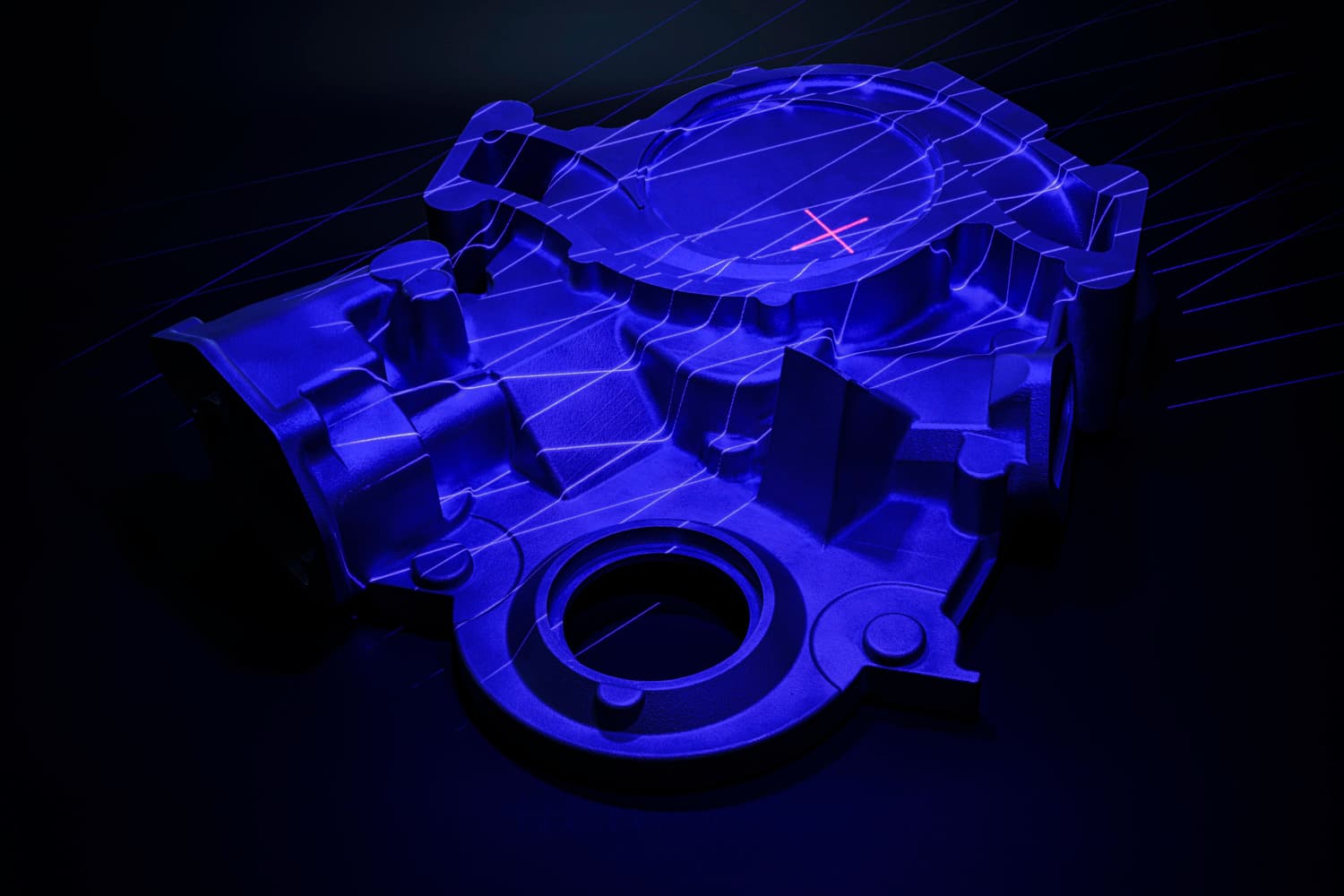

Контроль литих деталей
Точне сканування металевих литих виробів для контролю якості та виявлення дефектів

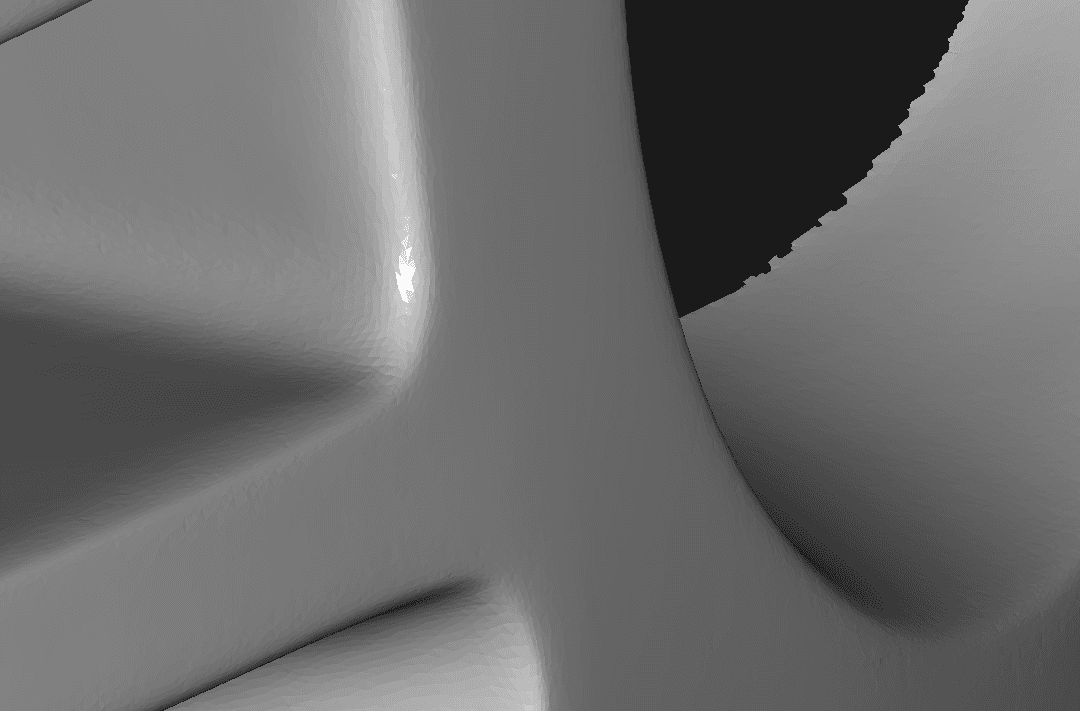

Деталізація поверхні
Детальне сканування структури поверхні для дрібних компонентів

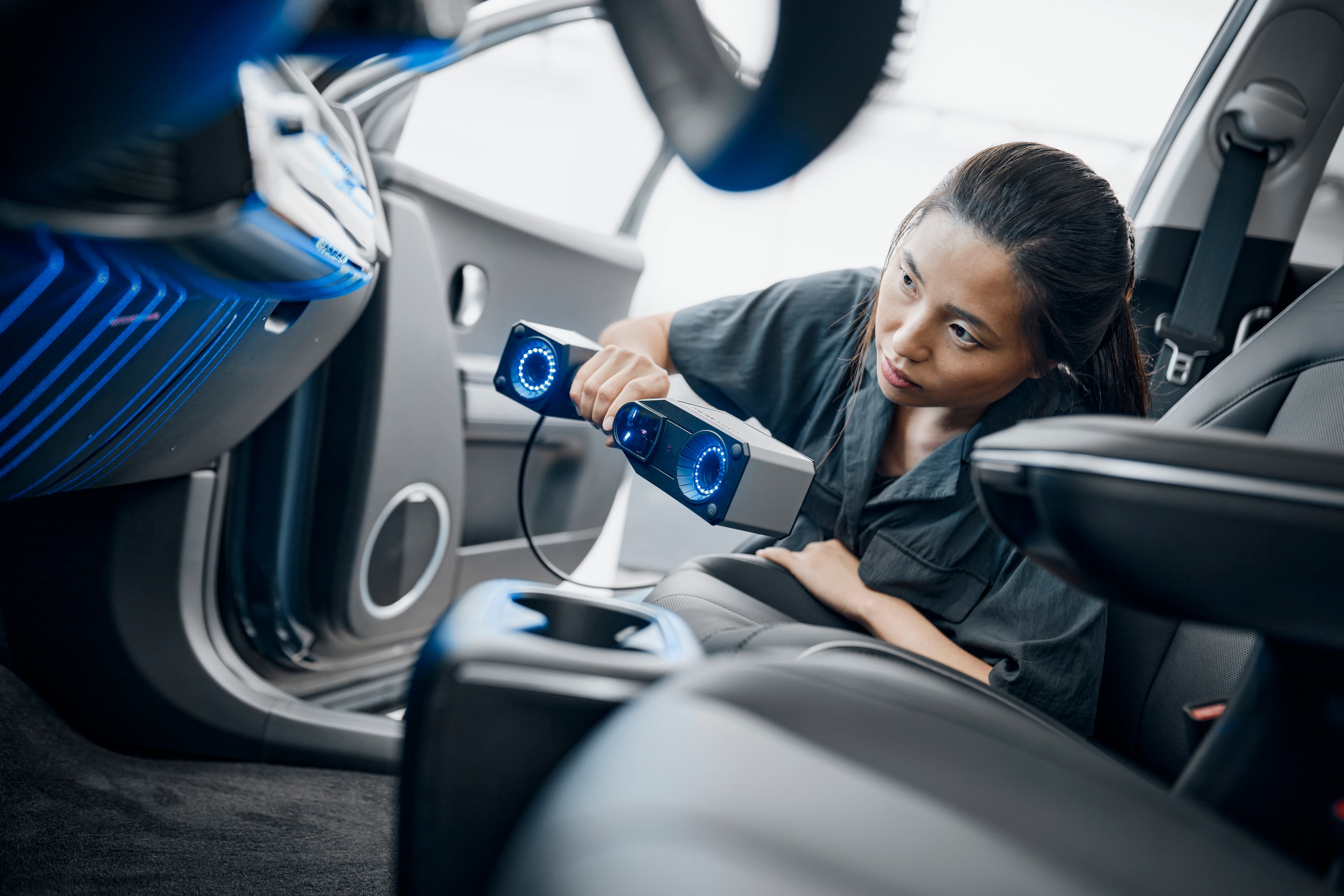

Мобільне сканування
Переносне сканування великих об'єктів прямо на місці експлуатації
Галузі застосування
3D-сканування для різних індустрій та застосувань
Промисловість
Контроль геометрії, порівняння з CAD-моделлю, зворотний інжиніринг деталей
Розробка та проектування
Створення цифрових моделей для нових продуктів
Архітектура
Точне відтворення елементів фасаду, пам'яток і скульптур
Ливарне виробництво
Контроль модельного оснащення, литих деталей, забезпечуючи стабільну якість продукції
Мистецтво
Цифрове дублювання об'єктів і людей для візуалізацій
Аерокосмічна та оборонна промисловість
Високоточне 3D сканування та надійний контроль якості критично важливих компонентів
Переваги 3D-сканування
Чому професіонали обирають наші послуги сканування
Висока точність
До 0,02 мм для найвимогливіших завдань
Швидкість
Безконтактне сканування за лічені хвилини
Повторюваність
Стабільні результати з мінімальними відхиленнями
Інтеграція з CAD
Прямий експорт у популярні САПР системи
Безконтактність
Без ризику пошкодження оригінального об'єкта
Складні форми
Оцифрування геометрії будь-якої складності
Технічні обмеження
Принцип роботи сканера базується на такому фізичному явищі, як бінокулярний паралакс (стереокамера). Тому сканування глибоких «кишенів» або отворів, куди не можуть «поглянути» дві камери одночасно — неможливе, а внутрішні порожнини взагалі не скануються. Наші фахівці проконсультують вас щодо можливості сканування вашого об'єкта.
