Реверс-інжиніринг (reverse engineering) — це процес відтворення цифрової тривимірної моделі або технічної документації на основі вже існуючого фізичного об'єкта. Головна мета цього підходу — зрозуміти конструкцію виробу, його принцип дії та геометрію, щоб відновити або вдосконалити його без початкових креслень чи CAD-файлів.
Два підходи
Часто виникає потреба отримання CAD-моделі з деталі, яку ви «тримаєте в руках». Є два способи.
Перший спосіб: ручний
За допомогою штангенциркуля та інших ручних вимірювальних приладів зробити заміри та спробувати відтворити цю деталь у зручній для вас CAD-програмі.
Другий спосіб: звернутись до нас
За допомогою 3D-сканера та програмного забезпечення Zeiss Reverse Engineering ми перетворюємо фізичний об'єкт на точну STL-модель, яку потім трансформуємо в твердотільну CAD-модель із визначеними математичними поверхнями. З отриманою моделлю ви вже можете далі працювати в зручній для вас CAD-програмі.
Галузі застосування
Реверс-інжиніринг широко використовується у різних галузях
Наприклад, за допомогою 3D сканера можна відтворити деталі старих механізмів, для яких креслення давно втрачено, або створити точну копію складного елемента, що потребує заміни.

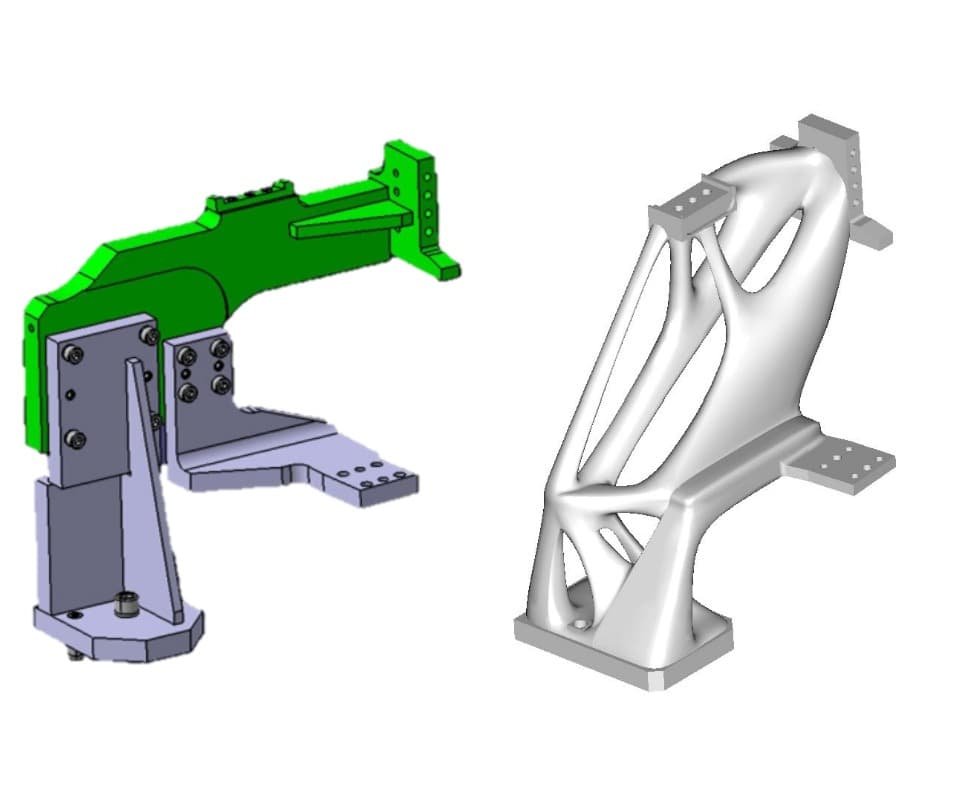

Процес реверс-інжинірингу
Процес зазвичай складається з кількох етапів
Оцифрування об'єкта

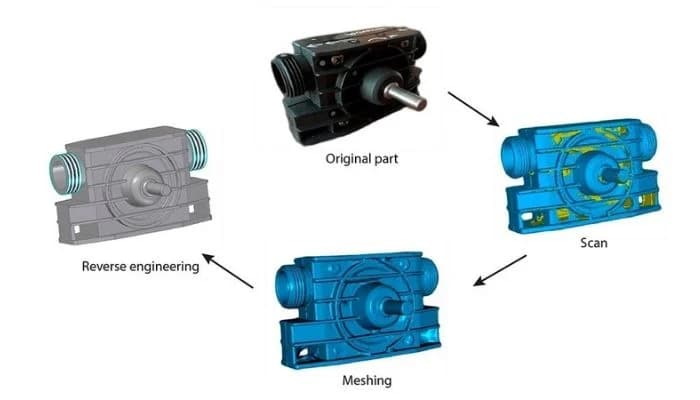

Здійснюється за допомогою 3D сканера або фотограмметрії, які створюють хмару точок — набір просторових координат, що описують поверхню виробу
Обробка даних

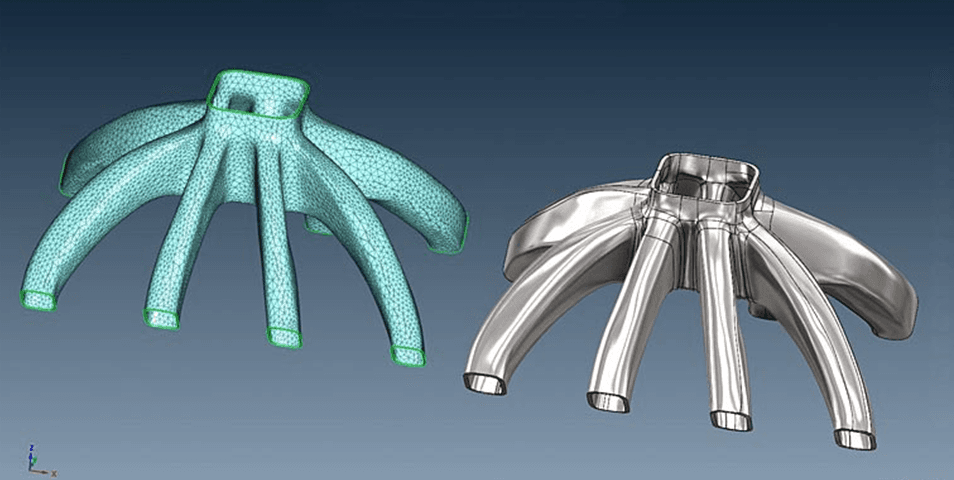

Отримані точки перетворюються у полігональну сітку (mesh), після чого проводиться очищення, вирівнювання та згладжування поверхонь
Моделювання у CAD-середовищі
На цьому етапі створюється параметрична 3D модель — геометрично точна та придатна для редагування, близька до mesh-тіла але не обов'язково абсолютно відповідна. Використовується принцип параметризації, що дозволяє швидко змінювати розміри, кути або форми елементів без повторного проектування
Аналіз та валідація
Готову модель порівнюють із вихідними даними сканування для перевірки точності
Можливості реверс-інжинірингу
Реверс-інжиніринг відкриває значні можливості: дозволяє модернізувати застарілі деталі, адаптувати вироби під нові технології, створювати запасні частини без документації або оптимізувати існуючі конструкції. Він також є важливим етапом у поєднанні зі 3D друком, коли оцифрований об'єкт можна відтворити у фізичній формі.
Таким чином, реверс-інжиніринг є невід'ємною частиною сучасного цифрового виробництва. У поєднанні зі 3D скануванням та моделюванням він формує замкнений цикл — від реального об'єкта до цифрової моделі та назад, забезпечуючи точність, ефективність і гнучкість інженерних процесів.
