Інспекція геометрії
Контроль точності у цифровому виробництві
Інспекція - контроль точності у цифровому виробництві
Інспекція відсканованих деталей — це процес порівняння отриманої 3D моделі або хмари точок з еталонною CAD-моделлю чи технічними кресленнями. Її головна мета — перевірка геометричної відповідності виробу проєктним параметрам, виявлення відхилень і контроль точності виробництва.
У сучасному інженерному середовищі цей етап є невід'ємною частиною циклу 3D сканування та реверс-інжинірингу, оскільки саме інспекція гарантує, що відтворений або виготовлений об'єкт відповідає заданим стандартам.
Процес інспекції
Процес інспекції зазвичай складається з кількох кроків
Оцифрування виробу
Деталь сканується з високою точністю та роздільною здатністю, вищою за допуски до даної деталі. Результатом є полігональне тіло (mesh), що відображає форму поверхні з точністю до мікронів
Вирівнювання (alignment)
Відсканована модель суміщується з еталонною CAD-моделлю за ключовими орієнтирами або геометричними базами
Порівняння геометрії

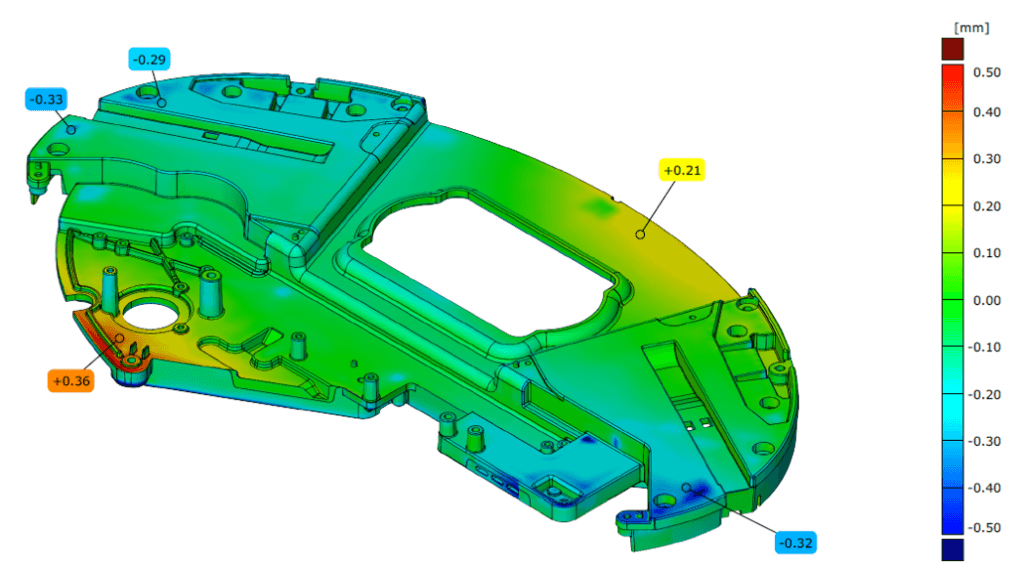

Спеціалізоване програмне забезпечення Zeiss GOM Inspect аналізує відхилення між двома поверхнями. Результати відображаються у вигляді кольорової карти відхилень
Формування звіту
Після аналізу система автоматично генерує звіт із візуалізацією, числовими параметрами, допусками та коментарями, що спрощує прийняття рішень у виробничому процесі
Переваги інспекції
Інспекція дозволяє контролювати точність та виявляти відхилення
Контроль точності
Як одиничних прототипів, так і серійних виробів
Виявлення відхилень
Викликаних зношенням інструменту, похибками збирання чи виробничого процесу
Параметризація аналізу
Створення автоматизованих шаблонів контролю для різних партій деталей
Стабільна якість
Прискорення повторної перевірки й забезпечення стабільної якості
Zeiss GOM Inspect

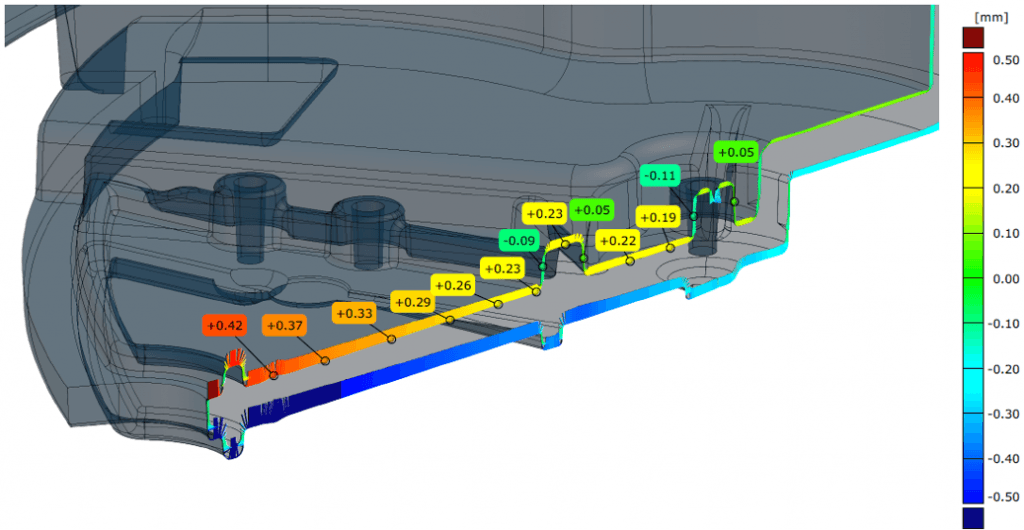

Спеціалізоване програмне забезпечення Zeiss GOM Inspect аналізує відхилення між двома поверхнями. Результати відображаються у вигляді кольорової карти відхилень, що дозволяє візуально оцінити точність виготовлення.
Ключова ланка цифрового виробництва
Отже, інспекція відсканованих деталей є ключовою ланкою у цифровому виробництві. Вона поєднує точність 3D сканування, можливості аналізу CAD-даних та автоматизацію контролю, забезпечуючи надійність, повторюваність і довіру до кожного виготовленого виробу.
